1. 快速使用
HCCL（Huawei Collective Communication Library）是基于昇腾AI处理器的高性能集合通信库，其主要功能与作用与Nvidia的NCCL库相似，主要用于集合通信，CANN库种自带一套测试工具用以分析集合通信性能。
1.1 编译环境配置
前置环境配置阶段请参考Llama2部署记录，后续的所有流程均需要在具备HCCL硬件的平台上实现，需要注意的是，建议使用的Ubuntu版本大于等于20.04LTS，否则可能会遇到VSCode不支持的情况。
A. CANN
CANN的配置过程参考Llama2部署记录文档的4. 安装CANN章节，并记录安装位置，以备后续使用
完成CANN后，建议在~/.bashrc文件中添加对应的环境变量，例如：
# 使用nano打开~/.bashrc文件
nano ~/.bashrc在文件的最后添加export ASCEND_HOME=/usr/local/Ascend/ascend-toolkit/latest
B. OpenMPI
在OpenMPI官网找到对应版本的安装包下载，然后解压缩安装包，以mpich-4.2.0版本为例：
# mpich下载链接参考：https://www.mpich.org/static/downloads
wget https://www.mpich.org/static/downloads/4.2.0/mpich-4.2.0.tar.gz
# 解压缩mpich压缩包
tar -zxvf mpich-4.2.0.tar.gz配置mpi的安装路径，以/root/mpich路径为例：
# 新建文件夹
mkdir ~/mpich
# 进入解压缩后的mpich文件夹
cd mpich-4.2.0
# 配置安装路径
./configure -prefix=/root/mpich --disable-fortran使用make命令构建mpich的可执行文件，该过程可能耗时比较长
make
make install完后后将mpich添加到环境变量种，并添加对应的链接库和帮助文件
# 修改~/.bashrc文件
nano ~/.bashrc在最后一行添加以下内容：
export MPI_HOME=/root/mpichexport PATH=$MPI_HOME/bin:$PATHexport MANPATH=$MPI_HOME/man:$MANPATHexport LD_LIBRARY_PATH=$MPI_HOME/lib:$LD_LIBRARY_PATH
1.2 文件编译
本章节参考链接：【昇腾】Ascend Snt9B集合通信算子单机多卡性能测试指导
为了方便后续修改hccl_test内的文件，且保持一份未修改的源文件，建议将对应的文件复制到用户路径下，例如复制到/root/Workdir路径下
cp -r /usr/local/Ascend/ascend-toolkit/7.0.0/tools/hccl_test /root/Workdir/由于配置的ASCEND_HOME指向的文件夹是一个链接，在复制hccl_test文件夹的时候需要复制源文件而不是文件夹链接，因此可以通过命令查看其对应的真实文件路径
# 切换到ASCEND_HOME路径
cd $ASCEND_HOME/tools

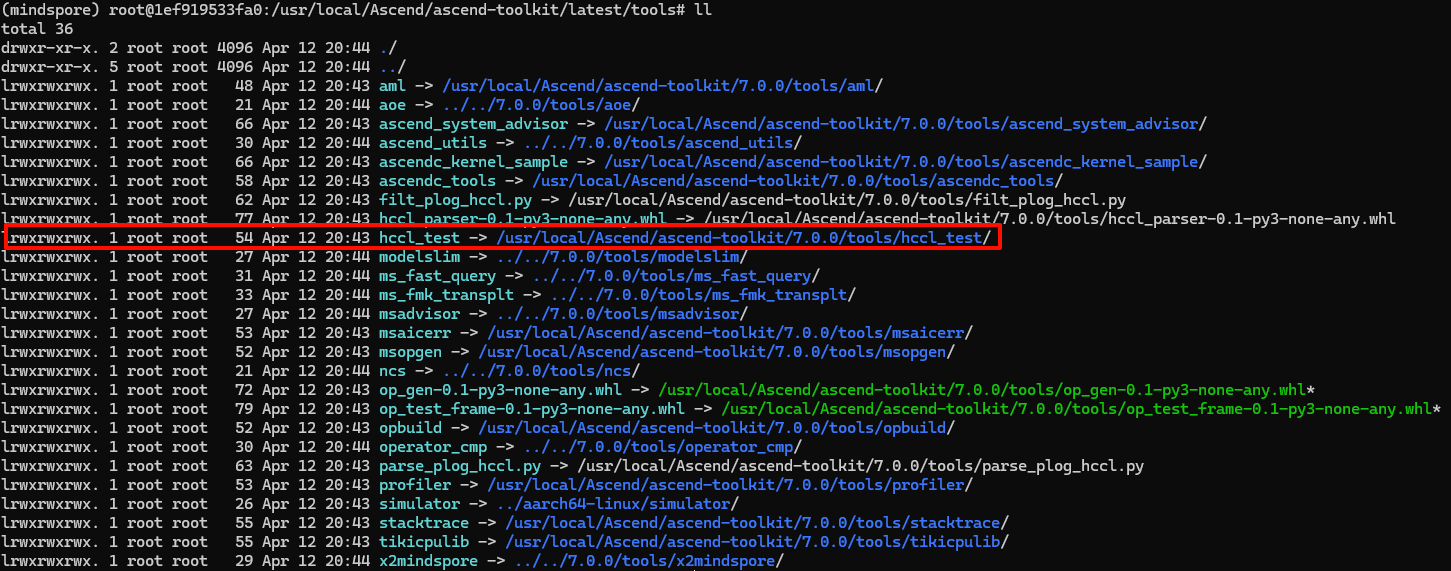

# 查看链接的真实地址
ll
切换到复制后的文件夹后，执行编译命令：
# 切换到复制后的文件夹中
cd /root/Workdir/hccl_test
# 编译文件
make MPI_HOME=/home/mpich ASCEND_DIR=/usr/local/Ascend/ascend-toolkit/latest编译完成后会在新建的./bin文件夹中出现多个*_test可执行文件
1.3 运行测试案例
执行以下命令即可进行简单测试：
# mpirun -n 8 * 表示使用mpi拉起8个进程，建议与最后的-p参数保持一致
mpirun -n 8 ./bin/all_reduce_test -b 8 -e 2048M -f 2 -p 8对应的测试配置参数及其释义如下：
-b,--minbytes <min size in bytes>
-e,--maxbytes <max size in bytes>
-i,--stepbytes <increment size>
-f,--stepfactor <increment factor>
-n,--iters <iteration count>
-o,--op <sum/prod/min/max>
-d,--datatype <int8/int16/int32/fp16/fp32/int64/uint64/uint8/uint16/uint32/fp64/bfp16>
-r,--root <root>
-w,--warmup_iters <warmup iteration count>
-c,--check <result verification> 0:disabled 1:enabled.
-p,--npus <npus used for one node>
-h,--help如果需要修改HCCL通信的缓冲区大小（每次HCCL通信可发送/接收的数据包大小），可以在执行之前设置环境变量HCCL_BUFFSIZE，单位MB，例如设置缓冲区大小为2GB：
export HCCL_BUFFSIZE=20482. 调试环境配置
为了方便调试和分析hccl_test编写的测试工具在运行中各个参数与之对应的实际生效作用关系，需要配置调试环境进行单步调试，通过抓取运行中的寄存器值可以看到每个参数实际对应的功能。
2.1 VSCode设置
VSCode需要安装Remote-SSH插件连接到远程服务器，插件安装过程参考其他教程，在使用Remote-SSH插件连接到远程服务器后需要在远程服务器上安装C/C++、Jupyter、Python等扩展
使用Remote-SSH登录到服务器上的指定文件夹，并新建.vscode文件夹，并在该文件夹下新建以下三个配置文件c_cpp_properties.json、launch.json、tasks.json
A. c_cpp_properties.json
该文件主要用于配置在编辑器中是否显示静态检查结果，例如部分头文件无法找到会出现红色波浪等
{
"env":{
"ASCEND_HOME": "/usr/local/Ascend/ascend-toolkit/latest"
},
"configurations": [
{
"name": "linux-gcc-arm64",
"includePath": [
"${workspaceFolder}",
"${workspaceFolder}/common/src",
"${workspaceFolder}/common/utils",
"${workspaceFolder}/opbase_test",
"${MPI_HOME}/include",
"${ASCEND_HOME}/include"
],
"defines": [
"MEM_DUMP"
],
"compilerPath": "/usr/bin/gcc",
"cStandard": "c11",
"cppStandard": "gnu++11",
"intelliSenseMode": "linux-gcc-arm64",
"mergeConfigurations": false
}
],
"version": 4
}includePath：将代码所需的头文件路径添加到该字段下即可
B. launch.json
该文件主要用于配置调试器，在调试C/C++工具时需要先安装gdb工具，安装命令：apt install gdb
{
"configurations": [
{
"name": "C/C++: gcc 生成和调试活动文件",
"type": "cppdbg",
"request": "launch",
"program": "${workspaceFolder}/bin/zhangdx_test",
"args": [],
"stopAtEntry": false,
"cwd": "${workspaceFolder}",
"environment": [],
"externalConsole": false,
"MIMode": "gdb",
"setupCommands": [
{
"description": "为 gdb 启用整齐打印",
"text": "-enable-pretty-printing",
"ignoreFailures": true
},
{
"description": "将反汇编风格设置为 Intel",
"text": "-gdb-set disassembly-flavor intel",
"ignoreFailures": true
}
],
"preLaunchTask": "C/C++: gcc 生成活动文件",
"miDebuggerPath": "/usr/bin/gdb",
"envFile": "${workspaceFolder}/.env"
}
],
"version": "2.0.0"
}program：编译后生成的可执行文件，编译参数见
tasks.json文件envFile：程序运行时添加的环境变量，可参考
.env文件preLaunchTask：编译可执行文件的参数配置，参考
tasks.json文件
C. tasks.json
该文件主要用于编译生成可执行文件，相关的编译参数需要添加到该文件中，参数信息参考Makefile文件
{
"tasks": [
{
"type": "cppbuild",
"label": "C/C++: gcc 生成活动文件",
"command": "/usr/bin/gcc",
"args": [
"-Wl,--copy-dt-needed-entries",
"-fdiagnostics-color=always",
"${workspaceFolder}/common/utils/**.cc",
"${workspaceFolder}/common/src/**.cc",
"-g",
"${workspaceFolder}/opbase_test/zhangdx_test.cc",
"-o",
"${workspaceFolder}/bin/zhangdx_test",
"-I${workspaceFolder}/common/src",
"-I${workspaceFolder}/common/utils",
"-I${workspaceFolder}/opbase_test",
"-I${MPI_HOME}/include",
"-I${ASCEND_HOME}/include",
"-L${MPI_HOME}/lib",
"-L${ASCEND_HOME}/lib64",
"-lhccl",
"-lascendcl",
"-lmpi",
"-DMEM_DUMP"
],
"options": {
"cwd": "${fileDirname}"
},
"problemMatcher": [
"$gcc"
],
"group": "build",
"detail": "调试器生成的任务"
}
],
"version": "2.0.0"
}label：与
launch.json文件中的preLaunchTask字段对应args：编译参数，具体参考
Makefile文件
2.2 msprof设置
本章节参考：采集昇腾AI处理器系统数据，可以根据文档内容直接运行对应的执行参数，但是为了方便程序运行与调试，请参考8卡Trace采集脚本
运行脚本后会在./log/prof/*.json路径中出现对应的timeline文件，打开Perfetto网站，导入对应的json文件即可查看和分析对应的测试Trace
2.3 点对点数据抓取
点对点NPU测试（数据交换）测试速度比msprof抓取Trace快，可以测试不同数据包下的性能表现，测试脚本参考点对点测试脚本
3. 多机通信测试
本章节未进行验证，相关内容参考CANN库中自带的教程
多机集群训练时，需配置环境变量指定host网卡：（HCCL_SOCKET_IFNAME）
# 配置HCCL的初始化root通信网卡名，HCCL可通过该网卡名获取Host IP，完成通信域创建。
# 支持以下格式配置：(4种规格自行选择1种即可)
# export HCCL_SOCKET_IFNAME=eth,enp ：使用所有以eth或enp前缀的网卡，比如eth1,eth2,enp1…
# export HCCL_SOCKET_IFNAME==eth,enp ：使用eth或enp的网卡
# export HCCL_SOCKET_IFNAME=^eth,enp ：不要使用任何以eth或enp前缀的网卡
# export HCCL_SOCKET_IFNAME=^=eth,enp ：不要使用eth或enp网卡
注：网卡名仅为举例说明，并不只对eth,enp网卡生效多机集群训练时，需统计所有节点使用的host网卡信息：
# 编辑全部参与训练的节点ip:每节点的进程数
nano hostfile
# 10.78.130.22:8
# 10.78.130.21:8
# ...多节点运行：（两节点为例）
mpirun -f hostfile -n 16 ./bin/all_reduce_test -b 8K -e 64M -f 2 -d fp32 -o sum -p 8
