1 Broadcast

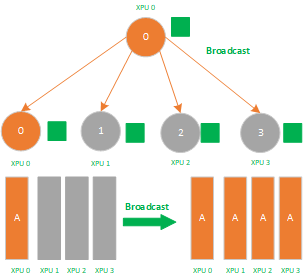

Broadcast属于1对多的通信原语，一个数据发送者，多个数据接收者，可以在集群内把一个节点自身的数据广播到其他节点上。如下图所示，圈圈表示集群中的训练加速卡节点，相同的颜色的小方块则代表相同的数据。当主节点 0 执行Broadcast时，数据即从主节点0被广播至其他节点。
Broadcast是数据的1对多的同步，它将一张XPU卡上的数据同步到其他所有的XPU卡上，其应用场景有：
数据并行的参数初始化，确保每张卡上的初始参数是一致的；
allReduce里的 broadcast + reduce组合里的broadcast操作；
分布式训练parameter server 参数服务器结构里的 master节点 broadcast 数据到worker节点，再从worker节点reduce数据回master节点里的broadcast操作；
2 Scatter
同Broadcast一样，Scatter也是一个1对多的通信原语，也是一个数据发送者，多个数据接收者，可以在集群内把一个节点自身的数据发散到其他节点上。与Broadcast不同的是Broadcast把主节点0的数据发送给所有节点，而Scatter则是将数据的进行切片再分发给集群内所有的节点，如下图所示，不相同的颜色的小方块代表不相同的数据，主节点 0 将数据分为四份分发到了节点0-3。
Scatter是数据的1对多的分发，它将一张XPU卡上的数据进行分片再分发到其他所有的XPU卡上，他的反向操作对应Gather，其应用场景有：
ReduceScatter组合里的 Scatter操作；
模型并行里初始化时将模型scatter到不同的XPU上；
3 Gather

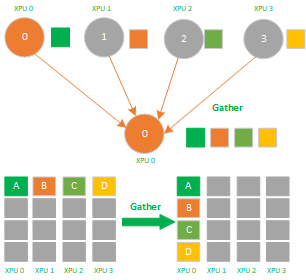

Gather操作属于多对1的通信原语，具有多个数据发送者，一个数据接收者，可以在集群内把多个节点的数据收集到一个节点上，如下图所示，不相同的颜色的小方块代表不相同的数据。
Gather是数据的多对1的收集，它将多张XPU卡上的数据收集到1张XPU卡上，它的反向操作对应Scatter，其应用场景有：
ReduceScatter组合里的 Scatter操作；
4 Reduce
Reduce属于多对1的通信原语，具有多个数据发送者，一个数据接收者，可以在集群内把多个节点的数据规约运算到一个主节点上，常用的规约操作符有：求累加和SUM、求累乘积PROD、求最大值MAX、求最小值MIN、逻辑与 LAND、按位与BAND、逻辑或LOR、按位或BOR、逻辑异或LXOR、按位异或BOXR、求最大值和最小大的位置MAXLOC、求最小值和最小值的位置MINLOC等，这些规约运算也需要加速卡支持对应的算子才能生效。
Reuduce操作从集群内每个节点上获取一个输入数据，通过规约运算操作后，得到精简数据，如下图的SUM求累加和：节点0数值 5、节点1数值6、节点2数值7、节点3数值8，经过SUM运算后 累积和为 26，即得到更为精简的数值，在reduce原语里回会去调用 reduce SUM算子来完成这个求和累加。
Reduce是数据的多对1的规约运算，它将所有张XPU卡上的数据规约（比如SUM求和）到1张XPU卡上，其应用场景有：
AllReduce里的 broadcast + reduce组合里的reduce操作；
ReduceScatter组合里的 reduce操作；
分布式训练parameter server 参数服务器结构里的 master节点 broadcast 数据到worker节点，再从worker节点reduce数据回master节点里的reduce操作；
5 All Gather
AllGather属于多对多的通信原语，具有多个数据发送者，多个数据接收者，可以在集群内把多个节点的数据收集到一个主节点上（Gather），再把这个收集到的数据分发到其他节点上（broadcast），即收集集群内所有的数据到所有的节点上。
AllGather是数据的多对多的同步全收集，它将多张XPU卡上的数据收集到多张XPU卡上，可以看做Gather + Broadcast的操作组合，它的反向操作对应ReduceScatter，其最应用场景有：
AllGather可应用于模型并行；
模型并行里前向计算里的参数全同步，需要用allgather把模型并行里将切分到不同的XPU上的参数全同步到一张XPU上才能进行前向计算。
6 All Reduce
AllReduce属于多对多的通信原语，具有多个数据发送者，多个数据接收者，其在集群内的所有节点上都执行相同的Reduce操作，可以将集群内所有节点的数据规约运算得到的结果发送到所有的节点上。AllReduce操作可通过在主节点上执行Reduce + Broadcast或ReduceScatter + AllGather实现，如下图所示：先在主节点上执行reduce得到规约累加和26，再把这个累加和26 broadcast到其他的节点，这样整个集群内，每个节点的数值就都保持一致。
AllReduce是数据的多对多的规约运算，它将所有的XPU卡上的数据规约（比如SUM求和）到集群内每张XPU卡上，其应用场景有：
AllReduce应用于数据并行；
数据并行各种通信拓扑结构比如Ring allReduce、Tree allReduce里的 allReduce操作；
7 Reduce Scatter
ReduceScatter属于多对多的通信原语，具有多个数据发送者，多个数据接收者，其在集群内的所有节点上都按维度执行相同的Reduce规约运算，再将结果发散到集群内所有的节点上，Reduce-scatter等价于节点个数次的reduce规约运算操作，再后面执行节点个数的scatter次操作，其反向操作是AllGather。

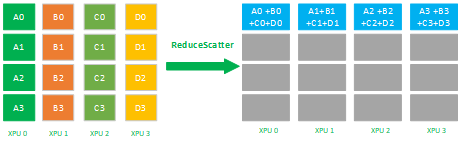

如下图所示，先reduce操作 XPU 0-3的数据reduce为A(A0+A1+A2+A3) + B(B0 + B1 +B2 + B3) + C(C0 + C1 + C2 + C3) + D(D0 + D1 + D2 + D3 ) 到一张XPU上，再进行分片scatter到集群内所有的XPU卡上。
ReduceScatter是数据的多对多的reduce + scatter运算，它将所有的XPU卡上的数据先规约（比如SUM求和）到1张XPU卡上，再进行scatter，其应用场景有：
ReduceScatter即可应用于数据并行也可应用于模型并行；
数据并行allReduce里的 ReduceScatter+ Allgather组合里的ReduceScatter操作；
模型并行里在前向allgather后的反向计算里的ReduceScatter；
8 All to All
All-To-All操作每一个节点的数据会scatter到集群内所有节点上，同时每一个节点也会Gather集群内所有节点的数据。ALLTOALL是对ALLGATHER的扩展，区别是ALLGATHER 操作中，不同节点向某一节点收集到的数据是相同的，而在ALLTOALL中，不同的节点向某一节点收集到的数据是不同的，如下图所示
AllToAll是数据的多对多的转置，它将所有张XPU卡上的数据转置到所有的XPU卡上，其主要应用场景有：
AllToAll应用于模型并行；
模型并行里的矩阵转置；
数据并行到模型并行的矩阵转置；
